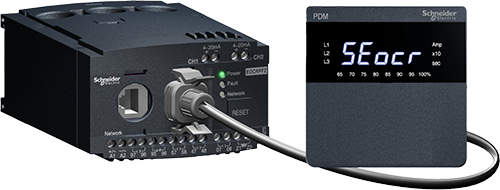

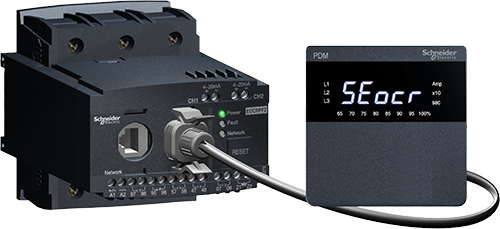

EOCR-PFZ
通讯型电子式电机保护器
● 分体式安装
● 宽的电流调整范围：05-100A
● modbus RS485通讯
● 预报警功能，短路保护功能，漏电保护功能（可内置零序互感器）
● 双路4-20mA输出
● 测量精度:±1%
● 显示和记忆故障原因及故障波形
● 手动复位/电动复位/自动复位
● 电机启动次数记录
● 适用于低频环境
● 适用于单相和三相电机
● 贯穿型、端子型可选
主要项目
型号 EOCR-PFZ
类型 交流过电流继电器
功能 过电流
欠电流
缺相
启动中堵转
运行中堵转
逆相
相不平衡
漏电
短路
预报警
4-20mA输出（双路）
电源 D：100-240V AC/DC
频率 50/60Hz
电气/机械特性
电流范围 定时限：0.5-100A；100A或更大：配合外部CT使用
反时限：0.5-60A；60A或更大：配合外部CT使用
漏电电流：0.03-10A
短路电流：2-50倍OC值（SH×OC≤250A）
时间范围 起动延迟时间（dt）：off-200sec（可调）
过电流跳闸延迟时间（ot）：0.5-30sec（可调）
欠电流跳闸延迟时间（ut）: 0.5-30sec（可调）
相不平衡跳闸延迟时间（ubt）: 1-10sec（可调）
漏电故障跳闸延迟时间（Et）:0.03-10sec
短路故障跳闸延迟时间（SHd）:0.05sec
自动复位时间（Ar）: 0.5秒-20分钟
误差 电流：±1%（±0.1A）
继电器输出 OC/UC： 2-SPDT
GR ： 1-SPDT
SH： 1-SPDT
容量：3A/250V AC
模拟量输出 4-20mA 2路
通讯 Modbus RS485
时间-电流特性 定时限/反时限（可调）
复位方式 电动/手动/自动
显示 七段LED：三相电流，跳闸原因
使用环境 温度：-20～60℃
湿度：30～80% RH 无凝露
安装 35mm导轨/面板

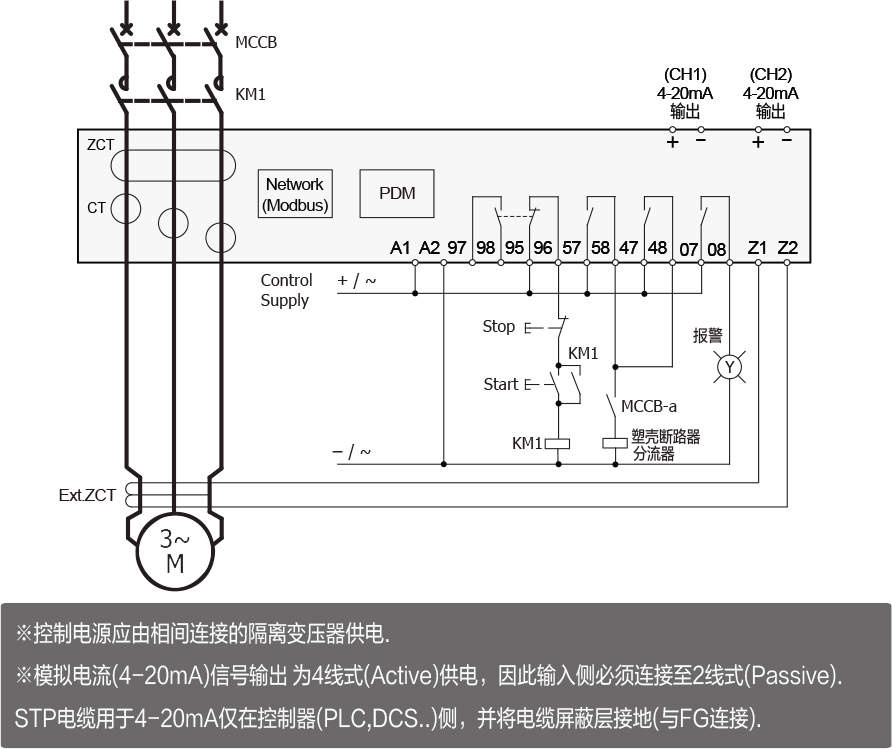

接线
 |
尺寸
 |
| ||
 |
| ||
 |  |
|  |
选型
 |
