PRODUCT
EOCR-iSEM
通讯型电子式电机保护器
● 集电压、电流、电参量监测保护于一体的多功能电机保护器
● 分体式安装
● 电流保护、电压保护
● 有功、无功功率及电参量监测
● modbus RTU/TCP
● 短路保护功能，漏电保护功能（可内置零序互感器）
● 4-20mA输出
● 电机绝缘性监测：1MΩ，5MΩ,10MΩ
● 显示和记忆故障原因、故障时间及故障波形
● 电机启动次数记录
● 适用于低频环境
● 适用于单相和三相电机
● 贯穿型、端子型可选
主要项目
型号 EOCR-iSEM
类型 交流过电流继电器
电流保护 过电流
欠电流
缺相
启动中堵转
运行中堵转
逆相
相不平衡
漏电
短路
预报警
电压保护 过电压
欠电压
缺相
逆相
电压不平衡
电参量保护 过电量
欠电量
过功率
欠功率
电源 D：100-240V AC/DC
频率 50/60Hz
电气/机械特性
电流范围 定时限：0.5-100A；100A或更大：配合外部CT使用
反时限：0.5-32A；32A或更大：配合外部CT使用
漏电电流：0.03-10A、
2-50倍OC值（SH×OC≤500A）
电压范围 过电压：电机额定电流的101%-115%
欠电压：电机额定电流的70%-99%
电流时间范围 起动延迟时间（dt）：off-200sec（可调）
过电流跳闸延迟时间（ot）：0.5-30sec（可调）
欠电流跳闸延迟时间（ut）: 0.5-30sec（可调）
相不平衡跳闸延迟时间（ubt）: 1-10sec（可调）
漏电故障跳闸延迟时间（Et）:0.03-10sec
短路故障跳闸延迟时间（SHd）:0.05sec
自动复位时间（Ar）: 0.5秒-20分钟
电压时间范围 过电压跳闸延迟时间：0.2-30sec
欠电压跳闸延迟时间：0.2-30sec
过功率跳闸延迟时间：2-30sec
欠功率跳闸延迟时间：1-30sec
绝缘性下降跳闸延迟时：0.15sec内
误差 电流：±1%（±0.1A）
继电器输出 OC/UV/OP： 1a1b
GR：1a
SH：1a
容量：3A/250V AC
通讯 Modbus RTU/TCP
时间-电流特性 定时限/反时限（可调）
复位方式 电动/手动/自动
显示 七段LED：三相电流，跳闸原因
使用环境 温度：-20～60℃
湿度：30～80% RH 无凝露
安装 35mm导轨/面板

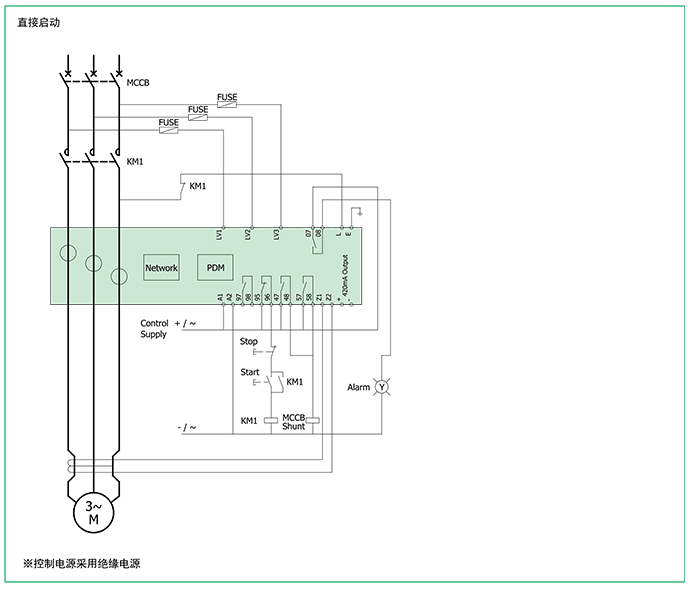

接线

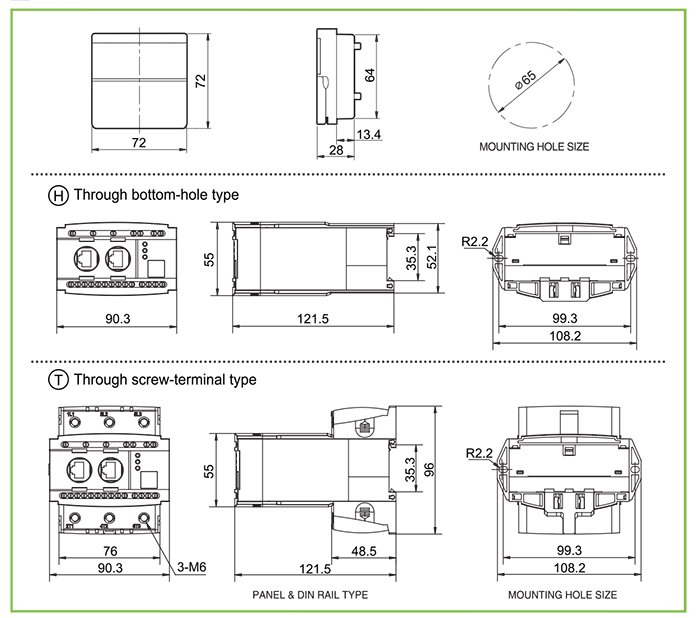

尺寸

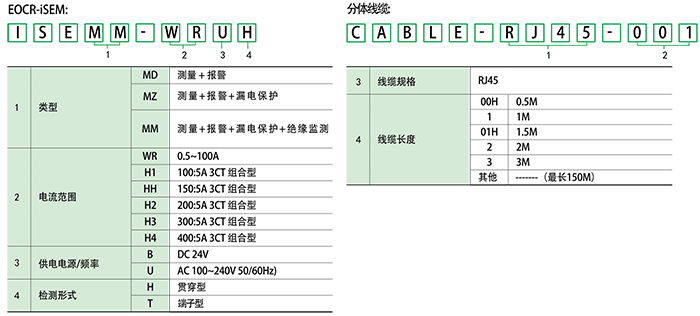

选型
