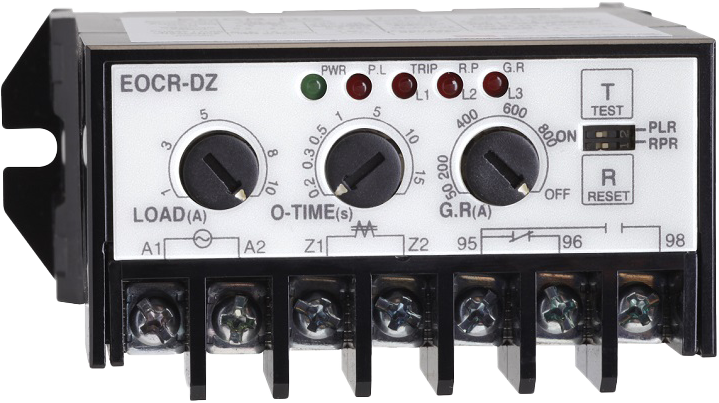

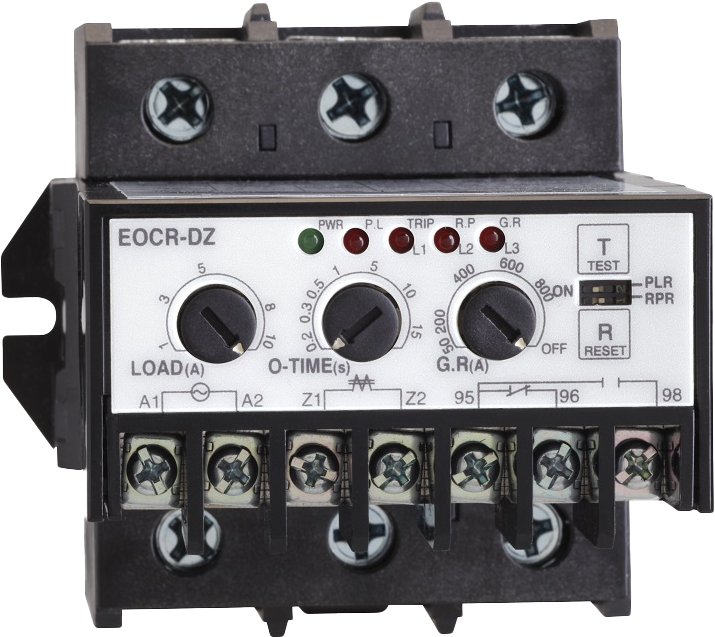

EOCR-DZ/DZT
电子式电机保护器
● 超小型设计
● 漏电保护：零序电流检测方式
● 抗震动型继电器输出（1c)
● 操作及故障通过发光二极管（LED）指示
● 手动（即时）/电动复位
● 内置MCU
● N型、R型集成化（通过拨码开关选择）
● DZ：贯穿型，DZT：端子型
主要项目
型号 EOCR-DZ/DZT
类型 交流过电流继电器
功能 过电流
缺相
堵转
逆相
相不平衡
漏电
电源 B：24V AC/DC
F7：110V AC
M7：220V AC
频率 50/60Hz
电气/机械特性
电流范围 05型：0.5-6A
10型：1-10A
60型：5-60A
30-600A：05型配合外部CT使用
时间范围 D-TIME：自动调整，最大30sec
O-TIME：0.2-15sec
误差 电流：±10%
时间：±15%
输出 1-SPDT（1c）; 3A 250V AC
时间-电流特性 定时限
复位方式 电动/手动
运行-跳闸指示 LED指示灯
使用环境 温度：-20～60℃
湿度：30～80% RH 无凝露
安装 面板
接线
 |
外形尺寸
|  |
|  |

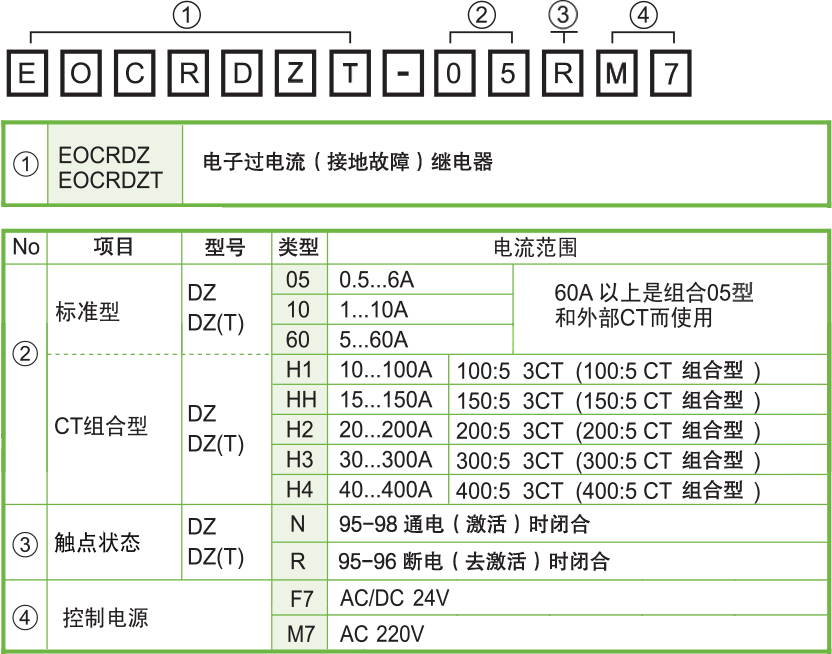

选型
 |
