PRODUCT

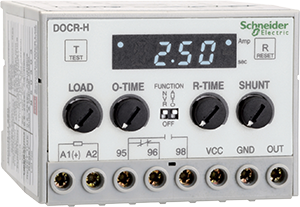

DOCR-S/H
直流（DC）电流继电器
● 数码显示
● DOCR-S：外置分流器
● DOCR-H：外置霍尔传感器
● 可显示一次侧电流
● 手动复位/电动复位/自动复位
● N型、R型可设置
● 分流器二次侧输出电压：50mA DC
● 霍尔传感器：输入DC 12V（GCC-GND）,输出：DC 4V（OUT-GND）
主要项目
型号 DOCR-S/H
类型 直流电流继电器
功能 过电流
电源 B：24V AC/DC
Z7：85-250V AC/DC
频率 50/60Hz
电气/机械特性
电流范围 S：0.1-240A
H：5-360A
时间范围 O-TIME：0.5-25sec
输出 2-SPDT（1a 1b）; 3A 250V AC
时间-电流特性 定时限
复位方式 电动/手动/自动
运行-跳闸指示 LED屏
使用环境 温度：-20～60℃
湿度：30～80% RH 无凝露
安装 35mm导轨/面板
接线图
 |  |
外形尺寸
 |
|
选型
 |
