PRODUCT
EVR-1P22
交流（AC）电压保护继电器

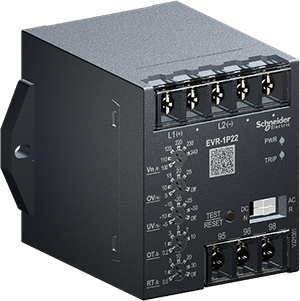

EVR-1P22单相电压继电器
■ 直流 /交流 电压测量和保护
■ 过/欠电压同时保护
■ 逆/缺相保护
■ 不平衡保护
■ 动作历史记录
■ 自动复位时间设置
EVR-1P22应用领域
✔ 适用于电压波动较大地区的保护
✔ 适用于保护可能因过压或欠压而损坏的设备
✔ 保护继电器和数字仪表可在一个产品中使用
EVR-1P22单相电压继电器
✔ 适用于所有单相电路的电网电压保护用于过压和欠压保护
✔ 用于因向设备输入过大的电压而存在设备损坏风险的情况
✔ 应用于ATS，因电网电压异常而改变进线
主要项目
型号 EVR-1P22
类型 交流电压继电器
功能 过电压
欠电压
额定工作电压 100-240V AC/DC
频率 50/60Hz
电气/机械特性
电压范围 过电压：100-300V AC/DC
欠电压：70-240V AC/DC
时间范围 O-TIME：0.2-10sec
R-TIME：0.5-30sec
误差 电压：±2%
时间：±5%
输出 1-SPDT（1c）; 3A 250V AC
时间-电流特性 定时限
复位方式 电动/手动/自动
运行-跳闸指示 LED灯
使用环境 温度：-20～60℃
湿度：30～80% RH 无凝露
安装 35mm导轨/面板

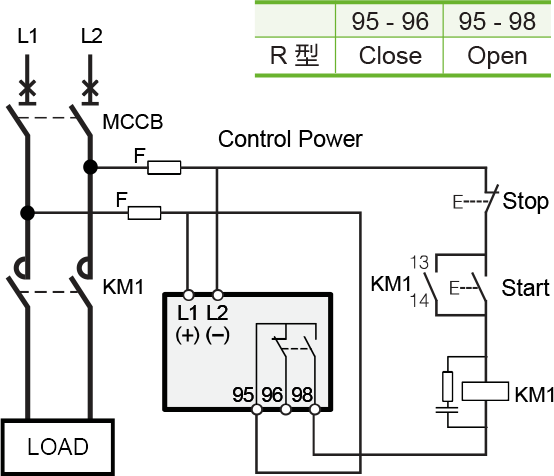

接线图
|
|
外形尺寸
 |
|

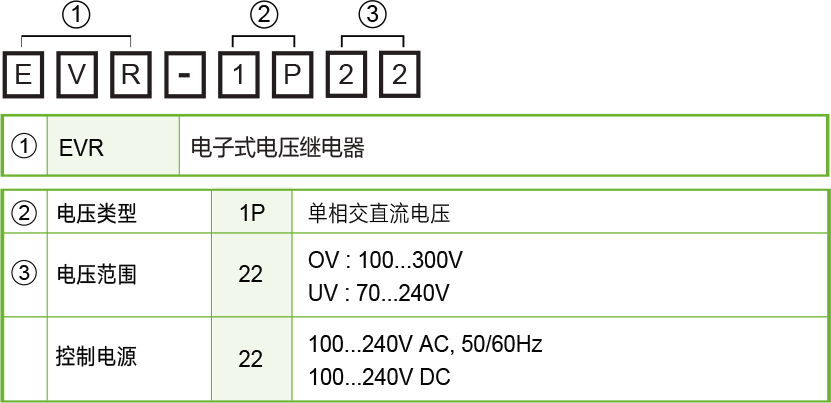

选型
 |
