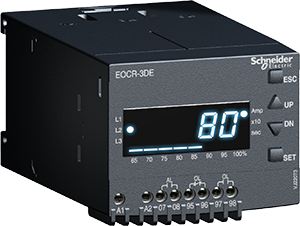

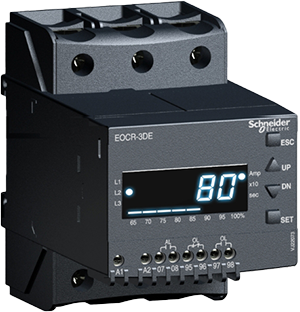

EOCR-3E420
数码型电子式电机保护器
● 一体式安装
● 宽的电流调整范围：05型（0.5-7A），80型（5-80A）
● 可选择外部互感器二次值：1A或5A
● 4-20mA输出
● 显示和记忆跳闸原因功能
● 测量精度:±3%
● 电机运行时间记录及报警
● 手动复位/电动复位/自动复位
● N型/R型可调整
● 适用于变频调速环境（20-400Hz）
● 适用于单相和三相电机
主要项目
型号 EOCR-3E420
类型 交流过电流继电器
功能 过电流
欠电流
缺相
启动中堵转
运行中堵转
逆相
相不平衡
4-20mA输出
电源 D：100-240V AC/DC
频率 50/60Hz
电气/机械特性
电流范围 05型：0.5-7A
80型：5-80A
80A或更大：05型配合外部CT使用
时间范围 起动延迟时间（dt）：off-600sec（可调）
过电流跳闸延迟时间（ot）：0.5-120sec（可调）
欠电流跳闸延迟时间（ut）: 0.5-120sec（可调）
相不平衡跳闸延迟时间（ubt）: 1-10sec（可调）
自动复位时间（Ar）: 0.5秒-20分钟
误差 电流：±3%（±0.1A）
输出 4-20mA：1路
OC/UC： 2-SPDT 3A/250V AC
时间-电流特性 定时限/反时限（可调）
复位方式 电动/手动/自动
显示 七段LED：三相电流，跳闸原因
使用环境 温度：-20～60℃
湿度：30～80% RH 无凝露
安装 35mm导轨/面板
接线图
|
|
外形尺寸
| |
| |
选型
 |
