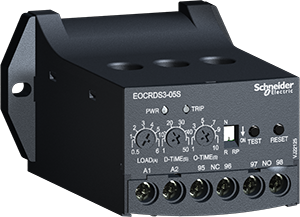

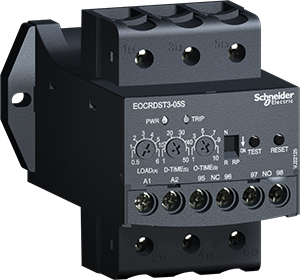

EOCR-DS3/DS3T
电子式电机保护器
● 超小型设计
● 起动时间和过载时间单独设定
● 抗震动型继电器输出（1a 1b)
● 操作及故障通过发光二极管（LED）指示
● 手动（即时）/电动复位
● 定时限
● N型、R型集成化（拨码开关选择）
● 低功耗、高环保
主要项目
型号 EOCR-DS3/DS3T
类型 交流过电流继电器
功能 过电流
缺相
堵转
逆相
电源 S：24-240V AC/DC
频率 50/60Hz
电气/机械特性
电流范围 05型：0.5-6A
30型：3-30A
60型：5-60A
60A或更大：05型配合外部CT使用
时间范围 O-TIME：1-10sec
D-TIME: 1-50sec
误差 电流：±10%
时间：±15%
输出 2-SPDT（1a 1b）; 3A 250V AC
状态：N型/R型 可设置
时间-电流特性 定时限
复位方式 电动/手动
运行-跳闸指示 LED指示灯
使用环境 温度：-20～60℃
湿度：30～80% RH 无凝露
安装 35mm导轨/面板

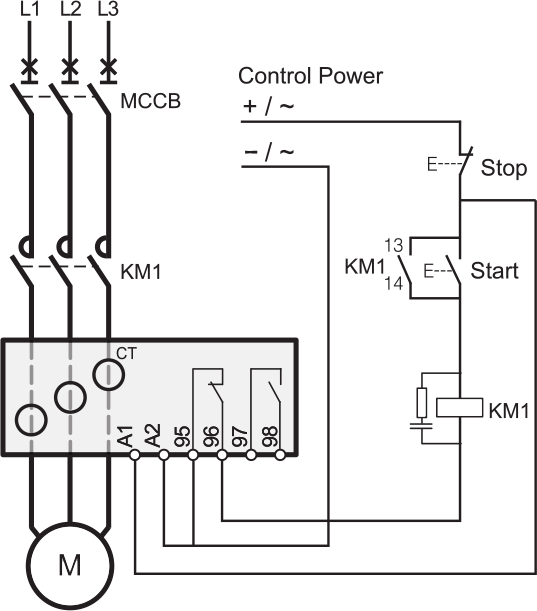

接线图
|
|

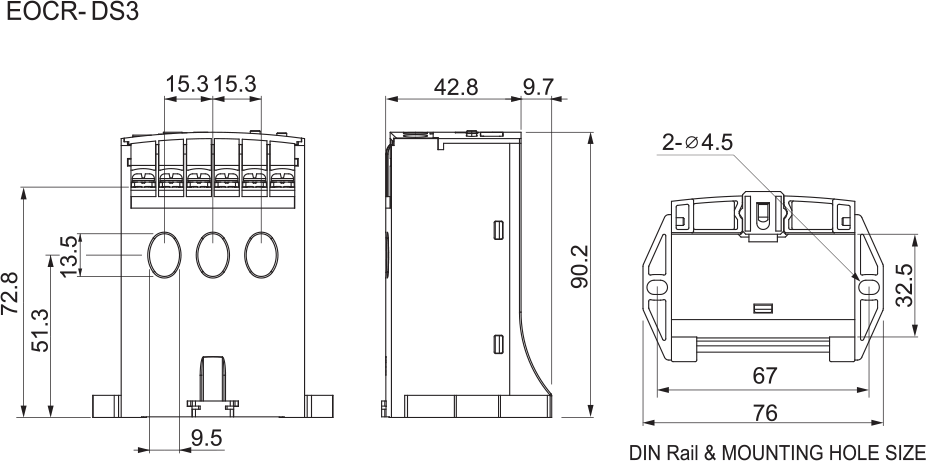

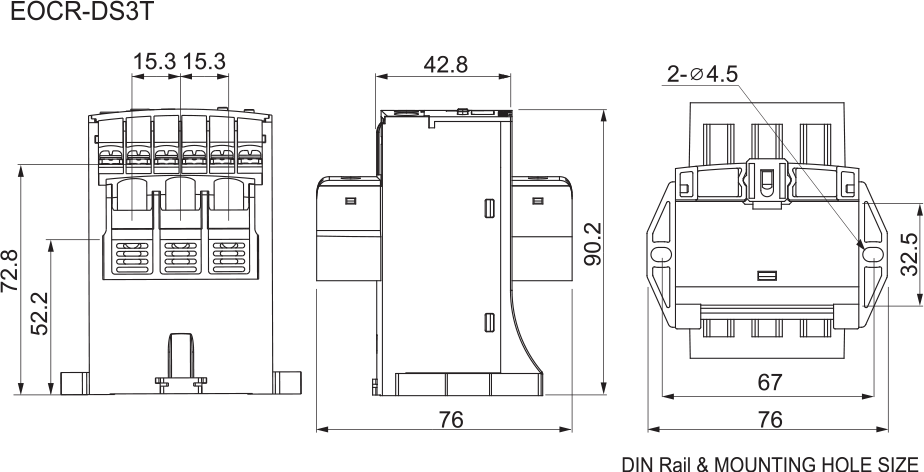

外形尺寸
|  |
|  |
选型
 |
